jet grouting 측정
영신컨설턴트 (02) 529 8803 ystcha@naver.com 2022 7

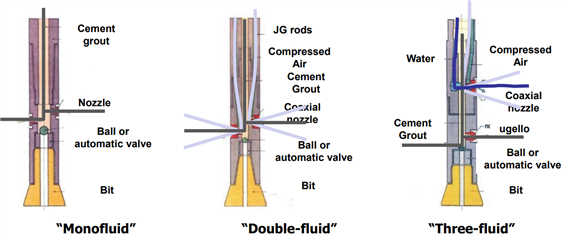

지반강화를 위해 jet grouting을 할 때 지반에 대한 그라우팅 압력과 체적을 측정합니다.
그라우팅 중 주입압력과 체적 측정
공기압력 수압 그라우팅압력과 체적
심도 회전수 공기압력 수압 그라우팅압력과 체적
Specific Energy ES = P x Q/Vt (MJ/m)
where:
• P = fluid(s) pressure (MPa)
• Q = fluid(s) flow rate (m3/h)
• Vt = rods withdrawal speed (m/h)
유량q, 투수계수k, 유압i, 유속v과 관계
v = k ∙ I
where in v = flow rate k = permeability coefficient i = hydraulic gradient
k = q/A ∙ I
where In q = m3/sec k = permeability coefficient (m/sec) A = area of sample (m2) i = hydraulic gradient
