자동 반복재하 시험 (평판재하, 말뚝 횡하중)

ystcha 2022. 12. 23. 13:28

자동 반복재하 시험 (평판재하, 말뚝 횡하중)

영신컨설턴트 (02) 529 8803 ystcha@naver.com 2022 12



digital pressure volume controller에 하중과 변위가 맞는 유압실린더를 연결하여

일정 압력과 반복 진동압력을 자동으로 가할 수 있습니다. 수동 유압잭은 침하가 발생하면 유압이 작아저 수동으로 일정압력을 조정해야 하지만 controller는 자동으로 일정압력을 유지하고 반복하중 가합니다.



실린더 방향

하중 아랫방향 : 평판재하 시험, 말뚝 연직재하 시험

수평 : 말뚝 횡하중





tandard controller, 체적 200 cc

압력 2-4MPa 시험실용



3MPa (30bar) controller와 실린더 직경 변위 하중

cylinder dia mm stroke cm kg
28 32.50 185
50 10.19 589
65 6.03 995



변위 제어 가능 RFM 부착 controller



고압용 controller 32, 64, 70, 100MPa, 현장 말뚝횡하중 시험



예) 70MPa controller 실린더 직경 변위 하중

cylinder dia (mm) stroke
(cm)
kg
50 10.19 13,738
65 6.03 23,216
90 3.15 44,510



#구성

- 8 channel serial pad

- external load cell 1ea

- pore pressure 1ea

- displacement transducer  1ea



시험실 평판 재하시험





각 단계하중을 입력하면 컴퓨터가 각 단하중을 자동으로 시험 가능





평판재하시험 정적진동하중

Modulus of subgrade

reaction (k-value)

In-situ resilient modulus (Mr )

Confining stress-dependent resilient modulus (Mr-s)

Strain modulus (Ev1, Ev2)

Bearing capacity test (qu)



해상풍력 말뚝 반복 횡하중에 대한 지반의 강도 평가할 경우

물속에서 반력을 만들 수 없어 시험실에서 시험



말뚝의 심도별

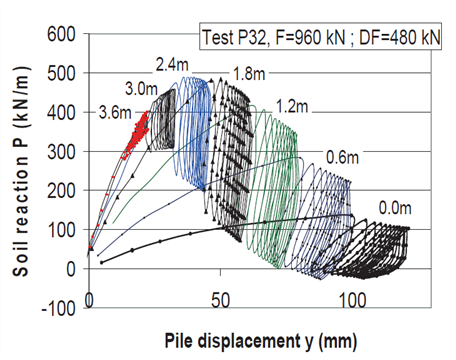

p-y 진동

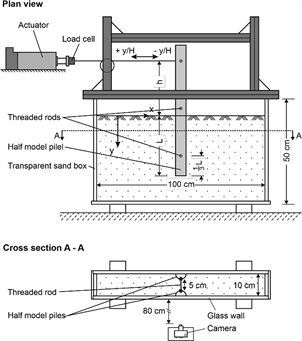

길험실 횡하중





반복하중에 의한 횡하중

ㅏ르
