시료 변형률 측정기

ystcha 2022. 3. 24. 10:27

영신컨설턴트 (02) 529 8803 ystcha@naver.com 2022 2





철근콘크리트 변형률 측정은 설계에 중요하여 콘크리트와 철근시료에 스트레인 게이지를 부착하여 측정하고 부착하기 불편하고 재사용이 어렵습니다.



변형률계는 부착이 용이하고 시료 파괴 전 쉽게 불리할 수 있습니다.





철근콘크리트 보의 변형률



암석과 콘크리트 몰드 종래의 변형율 측정방법



쉽게 설치 용이하고 제거하기 좋은 변형률 측정기

철근, 콘크리트, 아스팔트, 암석 설치 예



접촉식

Maximum Elongation 1000%

Maximum Tracking Speed 1500mm/sec

Excitation: 5 to 10 VDC recommended, 12 VDC or VAC max.Output: 2 to 4 mV/V, nomina

Linearity: 0.15% of full scale measuring range

게이지 길이 3 50mm

측정범위 +/-0.5mm - +/- 12.5mm

측정가능온도 -270 °C to +200 °C





설치방법





휨 처짐 측정

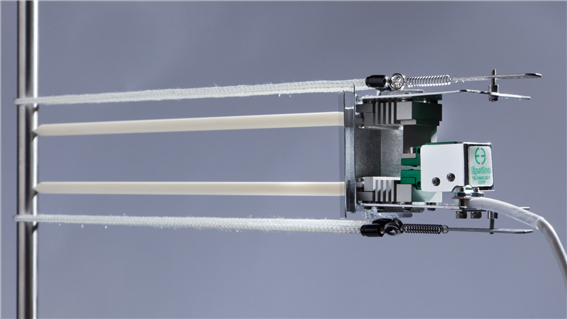

고온용 변형률 (1200°C or 1600°C)









비접촉식 사진기술 측정 방법





사양 비접촉식

측정거리 measurement range 8 - 381 mm

Max. Resolution 0.001 mm

Field of View: 50-500+ mm.

Real-Time Data Rate: 300-3000 Hz, >2000 Hz typical;

includes image frame rate, analysis

Strain Outputs: Analog Output: ±10V, short-protected

Absolute Accuracy <+/-1μm or 0.5%
