TDR 부간극수압계 설치

영신컨설턴트 (02) 529 8803 ystcha@naveer.com 2021 7

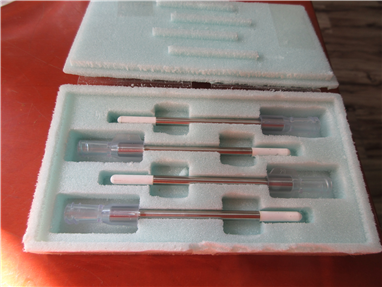

부간극수압계 (설치 전 ceramic tip 포화) 주의 간극수압계는 물에 넣거나 다지 않게

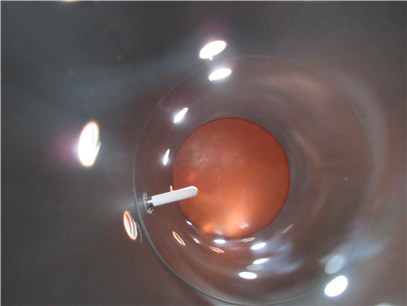

cylinder 속에 흙을 넣고 물에 포화 후 센서 설치, 증발로 부간극수압 유발



ceramic tip 부문은 지반속에







cylinder 1개당 4개 센서 삽입 구멍



프라스틱 링 방향 너트 쪽으로, 너트 조이면 방수

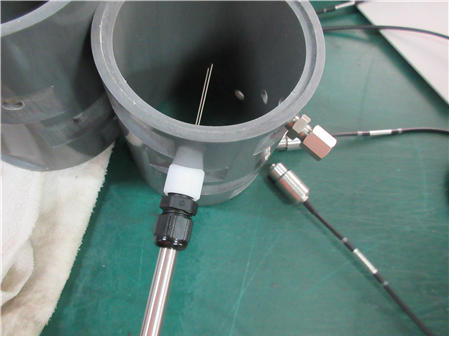

TDR sensor

센서 앞의 흰색 프라스틱을 빼기 위해 검은색 볼트를 회전하지 않게 잡고 검은 색 너트를

회전하여 푼다.

뺀 흰색 프라스틱을 cylinder 너트에 연결하고 흙을 채우고 포화 후 검은 색 볼트 너트를 센서에 연결 후 먼저 다른 핀으로 구멍 만든 후 센서 핀을 지반에 살살 삽입 후 설치.





지반에 삽입된 센서 길이 (L)는 함수비의 중요하여 전부 지반에 삽입
